الهجين MPPT 3KW 5KW العاكس الشمسي المدمج في وحدة تحكم الطاقة الشمسية MPPT مع 100A
وصف:
يرسل العاكس المتصل بالشبكة الطاقة مباشرة إلى الشبكة ، لذلك يجب تتبع تردد الشبكة وطورها ، وهو ما يعادل المصدر الحالي.بالطبع ، تتمتع بعض المحولات الآن بالقدرة على اجتياز الجهد المنخفض ويمكنها القيام بتنظيم PQ.
العاكس خارج الشبكة يعادل إنشاء شبكة طاقة صغيرة مستقلة ، تتحكم بشكل أساسي في الجهد الخاص بها ، وهو مصدر جهد.
لا يحتاج العاكس المتصل بالشبكة إلى تخزين الطاقة ، ولكن لا يمكن تنظيم الطاقة.سيتم إرسال كمية الطاقة الكهروضوئية المولدة إلى الشبكة ، بغض النظر عما إذا كان الآخرون يريدون ذلك أم لا.شبكة الطاقة لا تحبها كثيرًا.
يتطلب خارج الشبكة عمومًا تخزين الطاقة ولا يرسل الطاقة إلى الشبكة.ليس لشبكة الطاقة الحق في التدخل.
سمات :
معامل:
| نموذج | HSI 5500P | قابل للتعديل | |
| مدخلات البطارية | |||
| نوع البطارية تصنيف جهد إدخال البطارية الحد الأقصى للشحن الهجين التيار الشاحن |
مختومة ، فلود ، جيل ، LFP ، ثلاثي 48 فولت (الحد الأدنى لجهد بدء التشغيل 44 فولت) 100 أ |
√ √ |
|
| نطاق جهد البطارية مدخلات الطاقة الشمسية الحد الأقصى لجهد الدائرة المفتوحة الكهروضوئية نطاق جهد العمل الكهروضوئي نطاق الجهد MPPT أقصى تيار إدخال PV الحد الأقصى للطاقة الكهروضوئية المدخلات |
40Vdc ~ 60Vdc ± 0.6Vdc (تحذير انخفاض الجهد / اغلاق الجهد / تحذير الجهد الزائد / استعادة الجهد الزائد ...) 500 فولت تيار مستمر 120-500 فولت تيار مستمر 120-450 فولت تيار مستمر 22 أ 6000 واط |
√√ | |
| أقصى تيار شحن PV مدخلات التيار المتردد (مولد / شبكة) أقصى تيار شحن للتيار الكهربائي تصنيف الجهد المدخلات مدى جهد المدخلات |
100 أ 60 أ 220/230 فولت تيار متردد وضع التيار الكهربائي UPS: (170Vac ~ 280Vac) 土 2٪ وضع مولد APL: (90Vac ~ 280Vac) ± 2٪ |
√√ √√ √√ |
|
| تكرار | 50 هرتز / 60 هرتز (الكشف التلقائي) | ||
| كفاءة شحن التيار الكهربائي | > 95٪ | ||
| وقت التبديل (التجاوز والعاكس) | 10 مللي ثانية (قيمة نموذجية) | ||
| الحد الأقصى لتجاوز الحمل الزائد الحالي خرج التيار المتردد |
40 أ | ||
| الشكل الموجي لجهد الإخراج الجهد الناتج المقدر (VAC) |
موجة جيبية نقية 230 فولت |
√√ | |
| طاقة الخرج المقدرة (VA) | 5500 | ||
| طاقة الخرج المقدرة (W) | 5500 | ||
| الطاقة القصوى | 11000 فولت أمبير | ||
| سعة المحرك عند التحميل نطاق تردد الإخراج (هرتز) |
4 حصان 50 هرتز ± 0.3 هرتز / 60 هرتز ± 0.3 هرتز |
√√ | |
| أقصى قدر من الكفاءة | > 92٪ | ||
| خسارة عدم التحميل | وضع عدم توفير الطاقة: ≤50W وضع توفير الطاقة: ≤25W (الإعداد اليدوي) | ||
| عام | |||
| ⑬ | ⑭ ⑮ | عدد المراحل المتوازية / المنقسمة | 1-6 قطع |
| شهادة | CE (IEC62109-1) / CETL (UL 1741 C22.2 رقم 107.1) / FCC / SAA | ||
| مستوى شهادة EMC | EN61000 ، C2 | ||
| نطاق درجة حرارة العمل | -10 درجة مئوية ~ 55 درجة مئوية | ||
| مدى درجة حرارة التخزين نطاق الرطوبة أبعاد الوزن (كجم) |
-25 درجة مئوية ~ 60 درجة مئوية 5٪ إلى 95٪ (حماية طلاء مطابقة) 426 مم * 322 مم * 124 مم 426 مم * 322 مم * 124 مم 10.5 |

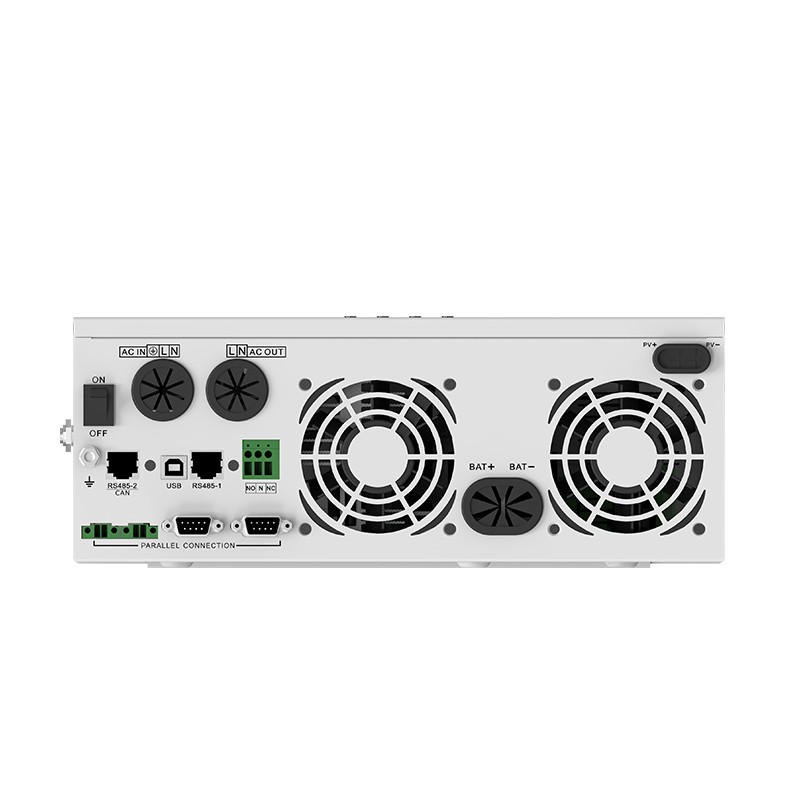

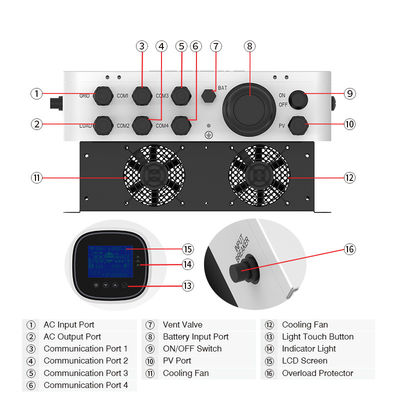

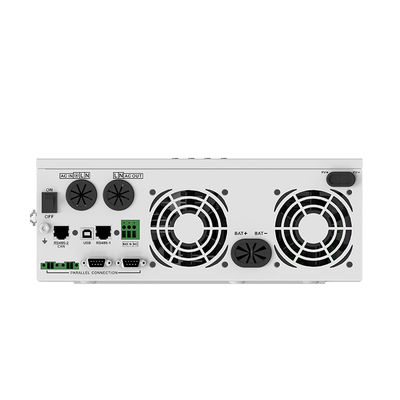

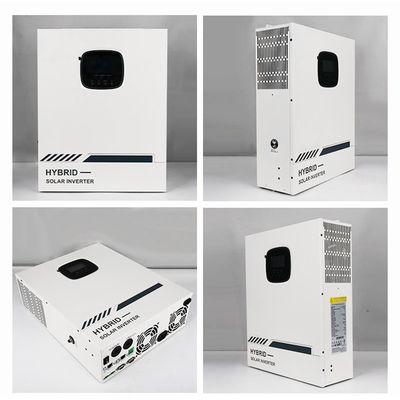

تفاصيل المنتج :
